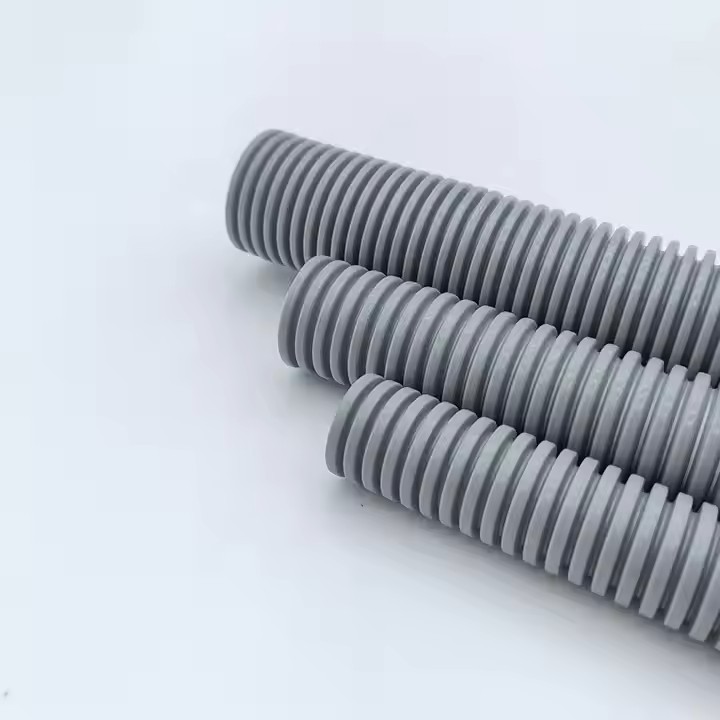

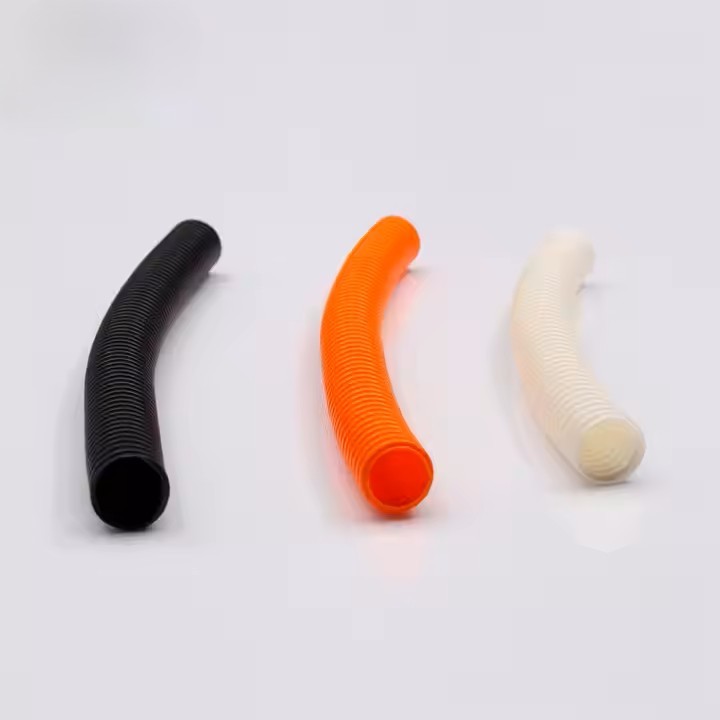

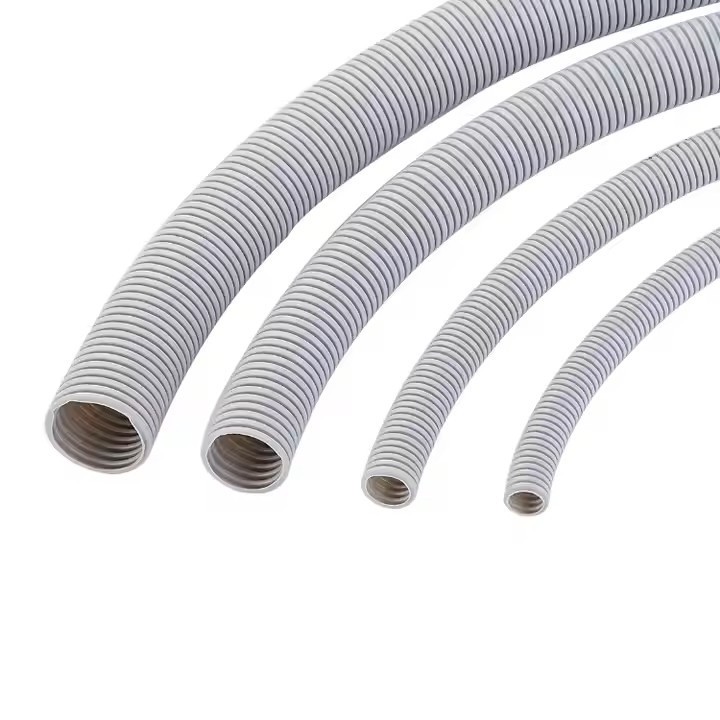

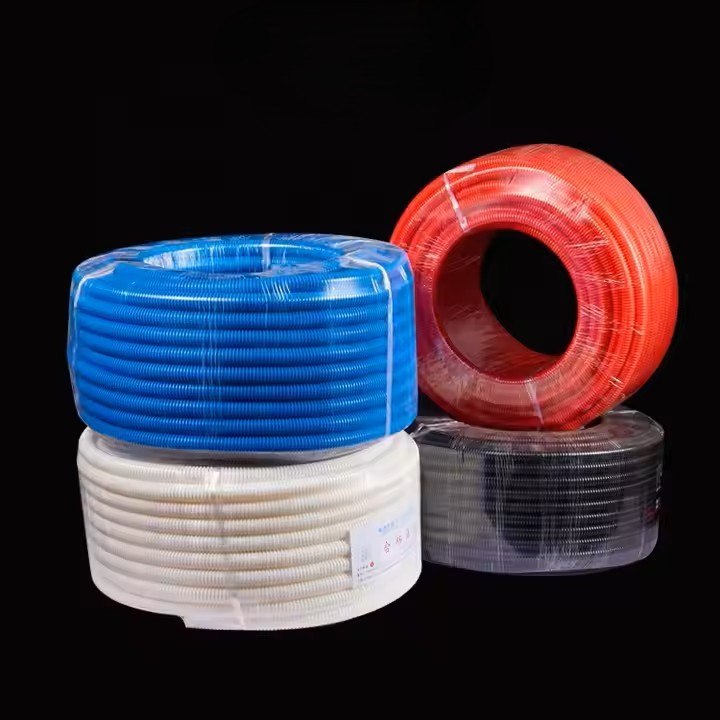

Conducte flexible de PVC

Component

Material

Funció i propietats

Aplicacions comuns

Jaqueta exterior

PVC (clorur de polivinil)

Proporciona resistència a la intempèrie, als productes químics i a l'abrasió. UV-estabilitzat per a ús exterior.

Cablejat exterior, industrial, marí, solar.

Nucli interior corrugat

PVC o niló

Afegeix flexibilitat mantenint la resistència a l'aixafament. Interior llis per a una fàcil estirada de filferro.

Electricitat, telecomunicacions, climatització.

Capa de reforç

Filferro d'acer (galvanitzat/inoxidable) o fil de polièster

Augmenta la resistència a la tracció i evita el doblegat. L'acer ofereix blindatge EMI.

Zones-industrials pesades, subterrànies i sensibles-EMI.

Capa lubricant

Pols de silicona o talc

Redueix la fricció durant la instal·lació del cable.

Estiraments de filferro{0}}alta densitat.

Additius opcionals

Plastificants, retardants de flama, estabilitzadors UV

Millora la flexibilitat (ftalats), la resistència al foc (auto{0}}extinció) o la protecció UV.

Ubicacions perilloses, zones exteriors/-exposades als UV.

Mida nominal (mètrica)

Diàmetre interior (ID) mm

Diàmetre exterior (OD) mm

Mida nominal (polzades)

Aplicacions típiques

12 mm

9.0 - 10.5

12 - 13.5

3/8"

Cablejat de baixa tensió, il·luminació LED, sensors.

16 mm

12.5 - 14.5

16 - 18

1/2"

Cablejat residencial, lluminàries, electrodomèstics.

20 mm

16 - 18

20 - 22

5/8"

Controls de climatització, cablejat de maquinària.

25 mm

21 - 23

25 - 27

3/4"

Panells industrials, centres de dades.

32 mm

28 - 30

32 - 34

1"

Distribució d'energia, panells solars.

40 mm

35 - 37

40 - 42

1¼"

Grans farcells de cables, instal·lacions exteriors.

50 mm

45 - 47

50 - 52

1½"

Conduccions subterrànies industrials pesades-.

63 mm

58 - 60

63 - 65

2"

Subestacions, projectes d'energies renovables.

75 mm

70 - 72

75 - 77

2½"

Fonts d'energia comercial/industrial a gran-escala.

90 mm

83 - 85

90 - 92

3"

Canals elèctrics{0}}d'alta capacitat.

Àrea d'aplicació

Casos d'ús específics

Beneficis clau

Tipus de reforç (si escau)

Instal·lacions Elèctriques

• Cablejat interior/exterior
• Quadres de distribució d'energia
• Protecció de circuits

• Aïllament contra cops
• Retardant de flama-(auto-extingible)
• Lleuger i flexible

Filferro d'acer (resistent-)/fil de polièster (estàndard)

Maquinària industrial

• Protecció de cables en màquines CNC, robots
• Cablejat de la línia de muntatge

• Resistència al petroli/combustible
• Resistent{0}}a l'aixafament (acer espiral)
• Amortiment de vibracions

Hèlix de filferro d'acer galvanitzat

Exterior/Resistent a la intempèrie

• Cablejat de plaques solars
• Enllumenat públic
• Il·luminació del jardí/paisatge

• Jaqueta -resistent als UV
• Impermeable (estanquita-líquid)
• Resistent a la-corrosió

Nucli interior de niló + filferro d'acer

Dades i telecomunicacions

• Conductes de fibra òptica
• Gestió de cables de la sala de servidors

• Interior llis per facilitar l'estirada
• Blindatge EMI (si està reforçat-acer)

Filferro d'acer (protecció EMI)

Sistemes HVAC

• Cablejat del termòstat
• Controls HVAC per conductes

• Flexible per a espais reduïts
• Resistent a la condensació/humitat

Fil de polièster (lleuger)

Marí i automoció

• Cablejat del vaixell
• Protecció de l'arnès del vehicle

• Resistència a l'aigua salada/oli
• Alta flexibilitat

Filferro d'acer inoxidable (grau-marí)

Ubicacions perilloses

• Plantes químiques
• Refineries de petroli

• PVC resistent-àcids/àlcalis
• A prova d'explosió-(si està certificat)

Jaqueta-resistent d'acer + ignífuga-

Energies renovables

• Cables d'aerogeneradors
• Sistemes d'emmagatzematge de bateries

• UV/resistent a la intempèrie
• Resistent a l'abrasió

PVC de doble-capa + filferro d'acer

Instal·lacions provisionals

• Obres de construcció
• Escenificació d'esdeveniments

• Reutilitzable
• Fàcil d'enrotllar/transportar

PVC lleuger (sense reforç)

Enterrament subterrani/directe

• Túnels del metro
• Sistemes de reg

• Impermeable
• A prova-de rosegadors
• Resistent{0}}àcids del sòl

Jaqueta de PVC gruixuda + armadura d'acer
